Här finns lite blandade uppgifter i digitalteknik för EC08 2010
när man låser dörren kopplas larmet till, upplåst dörr
stänger av larmet.
Stängda fönster=1
Stängd/låst dörr=1
Bygg upp larmet med modullabbs plattor och välj lämpliga kretsar, använd ELFA
för data på logik-kretsarna
Rita sen kopplingsschema i Microcap 8 eller Eagle och lägg in förklarande text
i schemat och se till att det blir en snygg utskrift
2. Digitalteknik labb 2 "larm2"

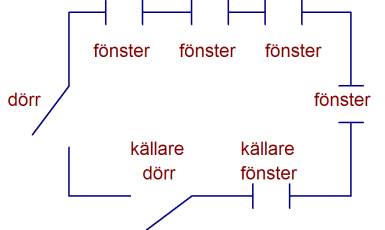

Rita logikschema för ett larm till ett hus med 4 fönster och en dörr i
markplan och en dörr och ett fönster i källaren.
När man låser dörr kopplas larmet till, upplåst dörr
stänger av larmet.
Dörr och fönster i källaren är alltid aktiverade i larmet
Stängda fönster=1
Stängd/låst dörr=1
Bygg upp larmet med modullabbs plattor och välj lämpliga kretsar, använd ELFA
för data på logik-kretsarna
Rita sen kopplingsschema i Microcap 8 eller Eagle och lägg in förklarande text
i schemat och se till att det blir en snygg utskrift

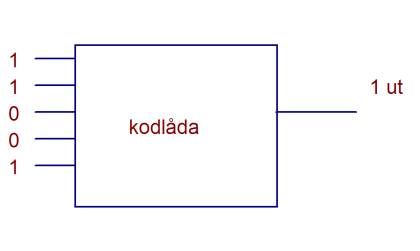

Rita logikschema för en kodare som kan aktivera någon
pryl tex ett larm med en fast kod som är enligt nedan
den ska ge 0 ut vid alla andra kombinationer än den som är nedan som ger 1 ut
Rita sen kopplingsschema i Microcap 8 eller Eagle och lägg in förklarande text i schemat och se till att det blir en snygg utskrift

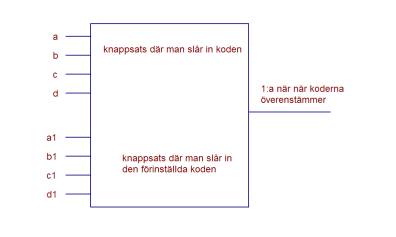

Rita logikschema för en kodare som kan aktivera tex ett larm med en fast kod som kan ställas in enligt nedan

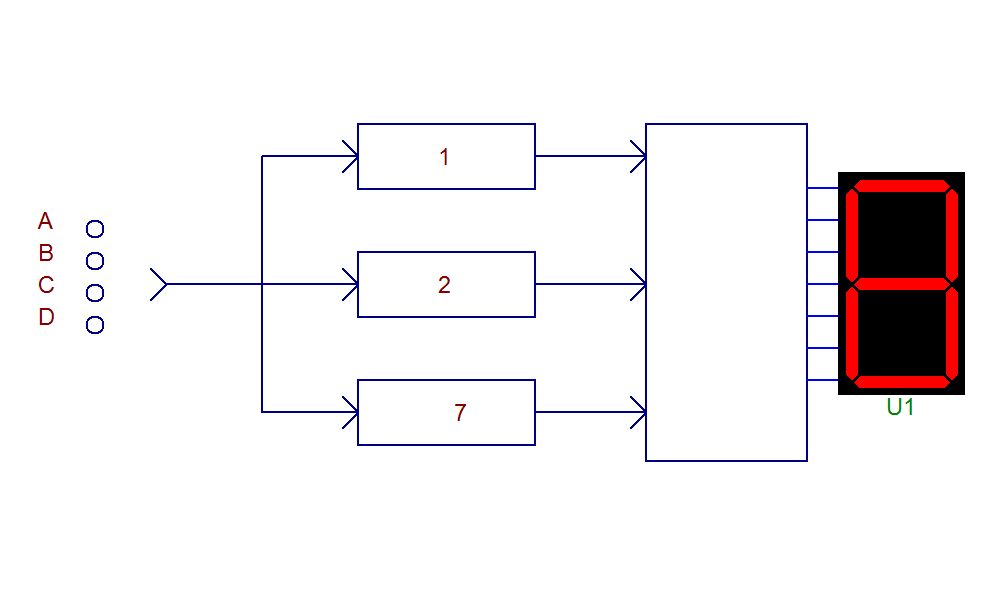

5. Digitalteknik "BCD till 7segments avkodare"
Rita schema för en avkodare som gör om binär kod till sifferdisplay för siffrorna 1,2 och 7
Bygg det hela i modul labb och gör sen snyggt schema med texter
6. räknare
Rita schema för en räknare som som räknar upp till 16 och sen börjar om
från 0.
Du ska stega fram den med en switch och sen avsluta med framstegning med
en klocka (oscillator) som har en klocktid på 1 sek.
Bygg upp med modullabbs plattor och välj räknarkrets med hjälp av datablad (Elfa)
